Nginx在docker中的网络以及如何在OSI的应用层和传输层的load balance

Nginx with Docker

How to Run it in docker

• docker cmd run docker image docker run --name <container name> -p 80:80 --hostname <hostname> -d nginx
  • 其中hostname是方便docker内部的容器之间的通信，如果不设置会有默认值
  • 本地Nginx遇到问题nginx: [error] open() "/usr/local/var/run/nginx.pid" failed (2: No such file or directory)，先运行nginx -c /usr/local/etc/nginx/nginx.conf指定好你的Nginx的配置的目录，然后重新reload即可
  • 使用minikube挂载docker VM启动docker时，需要使用minikube的ip+暴露的端口号来访问对应的服务，获取minikube的ip可以运行minikube ip，现在有一个问题，当我改变映射端口号为非80端口是，容器无法从外部访问，why?
  • minikube如何做volume，run minikube mount <path you want to mount>:/<path in the minikube>，然后再使用docker run启动容器，再把挂载在minikube中的volume挂载到docker容器中，但是，minikube mount的那个session需要一直打开
    • 有什么替代方案？
• 如何在docker中使用NGINX代理不同的app
  • 使用IPTABLE
  • 只有一个Nginx暴露


    • 创建一个新的nginx.conf文件，启动docker的时候将会覆盖default文件，在conf中定义一个server，使用proxy_pass设置其转发地址

      server {
          listen 8080;
          server_name localhost;
          location / {
              proxy_pass http://nodebackend/;
          }
      }

    • 在定义一个upstream对象，其中放置的是集群的地址，放置多个地址时可以使用负载均衡算法

      upstream nodebackend {

          server nodeapp1:8080;
          server nodeapp2:8080;
          server nodeapp3:8080;
      }

    • 配置好NGINX的代理之后，就可以使用docker run命令把Nginx镜像run起来，然后再使用-voption，将本地的nginx.conf挂载到容器中

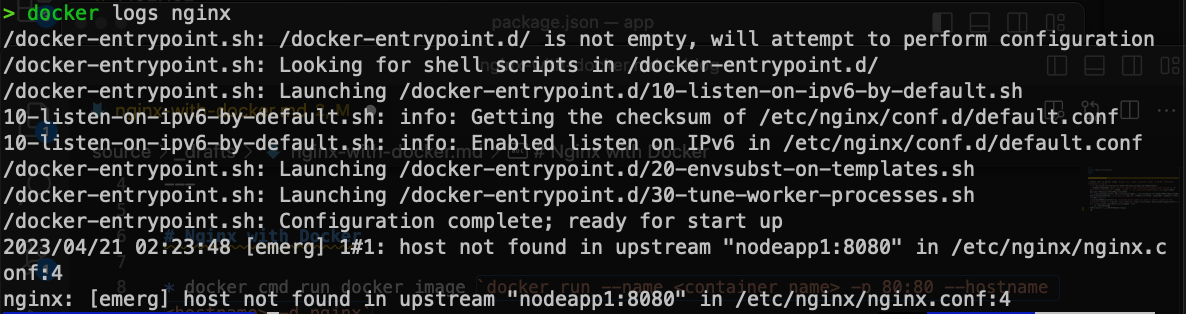

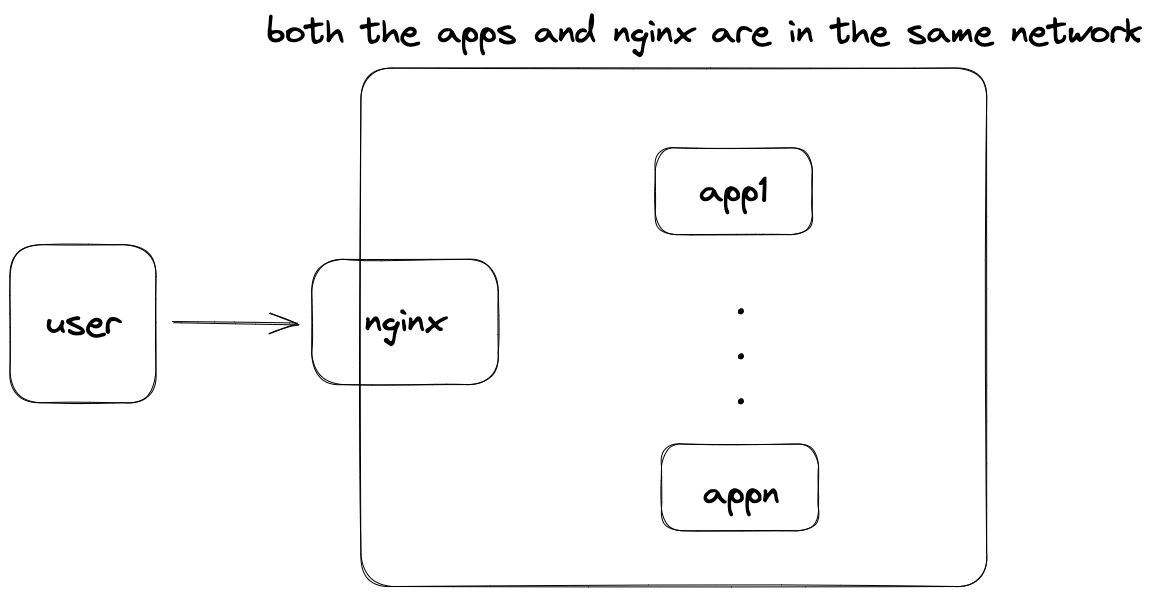

      • 出现上述原因是因为，NGINX和其他三个容器没有在同一个network中，所以我们需要创建一个网络，然后把nginx和其余的node app放到同一个network中，他们之间就可以相互通信，rundocker network create <network name>，然后在rundocker network connect <network name> <your app>
      • 重启nginx容器docker start nginx
      •
  • 多个Nginx暴露，并且Nginx之间还会相互指向

docker network

• network类型，bridge（docker default network），在容器内部如果没有特殊的设置是无法使用hostname来完成相互之间的访问，因为当使用hostname来访问服务时，会先去容器外面的DNS服务器查询对应hostname的ip，但是容器内部的hostname只是我们自定义的名称，在DNS服务器上是不可知的，所以访问不到，如果没有指定的话，只能使用ip互相通信
  • 在 Docker 默认的 bridge 网络中，每个容器都被分配了一个 IP 地址，并且 Docker 引擎会在内部维护一个名为 docker0 的虚拟网桥，所有连接到 bridge 网络的容器都会加入到这个网桥中。由于 docker0 网桥中没有 DNS 服务或其他类似服务来维护容器名称和 IP 地址之间的映射关系，因此不能直接使用容器名称进行通信，而只能使用 IP 地址
  • 查看当前网络中的容器的ip，run docker inspect network bridge
  • 创建一个带子网的网络，rundocker network <network name> --subnet <ip/24>
  • 将容器和创建的网络关联，rundocker network connect <network name> <container name>
• 不同子网之间的容器的通信
  • 这么做的原因可以做的保护自己的业务服务，所以可以把Nginx和其他的后端或者DB隔离开，如果要使两个隔离的network之间相互通信。
  • 需要添加一个gateway，rundocker run --name gw --network snetwork -d myhttpd, 用这个gateway来连接两个不同的网络。
  • 创建好了之后再把另外的网络关联起来，run docker network connect <another network name> gw这样，gw就可以访问两个隔离网络
  • 重启每个网络中的容器，并且设定网络，以及赋予该容器较大的权限使用--cap-add=NET_ADMIN，run docker run --name <container name> -d --network <network name> --cap-add=NET_ADMIN -d myhttpd
  • 添加需要通信容器的两个路由，runip route add <destination> via <gateway>，这里要注意每个服务都需要添加上述命令，因为每个容器也需要知道它自己能访问谁，另外一个服务接受到请求时要知道给谁反应（response），这个也可以添加脚本在dockerfile中来避免每次的手动操作，如果下述图片不够清楚，原图


Nginx在OSI model中作为不同层的反向代理

server web

• 将Nginx服务作为一个静态代理服务器，用来管理一些静态资源，这些资源不会跟随业务而频繁变化。🌰，html中的css，js文件等。这里有一点需要注意，不同用户起的Nginx服务对于root的访问权限也是不一样的，🌰，使用homebrew安装的nginx无法使用Users目录底下的文件，只能放在nginx的default文件夹下新建其他的folder
  • 使用
    • 路由转发 proxy_pass
    • 路由控制 location xxxx {}，其中xxx既可以是某个路径，也可以是一个regex

layer7 （http level）

• 配置都放在http中 http { upstream xxx server xxx }，这样控制的就是应用层的load balance

    http {
      server {
          listen 8080;
      root /usr/local/var/test;
      location ~ .jpg$ {
            return 403;
      }
    }
      server {
      listen 8888;
      location / {
            proxy_pass http://localhost:8080;
      }
        location /img {
              proxy_pass http://localhost:8080/images;
      }
    }
  }
  events { }

• 负载均衡

  • 配置upstream，当用户访问某个资源的时候，将会通过算法(round-robin)自动分给不同的upstream
  • 在upstream添加ip_hash，用来保证同一个ip的用户永远都是访问同一个upstream，这样可以避免upstream中的多个服务cache同一个用户的相关资源

layer4

• 最外层是stream，直接把流传递给后端，所有不会关心前端是什么协议，这里要注意的就是，使用stream时，只会建立一次tcp通信，所以如果请求是从浏览器发起的，那么之后的所有请求都是请求的同一个后端服务
